新型氣浮-沉淀固液分離工藝是按照以氣浮為主，氣浮與側向流斜板沉淀各自構成獨立的配、集水系統的原則進行設計，采用在側向流斜板浮沉池底部設置穿孔排泥管等作為氣浮的集水系統；在側向流斜板浮沉池末端設置溢流堰等作為側向流斜板沉淀的集水系統，解決了以往側向流斜板浮沉池無論運行氣浮還是沉淀，均有“跑礬花”現象的問題[1]。實現了在一個構筑物內很好地切換運行氣浮與沉淀兩種水處理工藝，保證了出廠水質達到要求。

工作原理

    氣浮沉淀一體機主要處理工藝采用物理化學法。將化學法、氣浮法、過濾吸附法等傳統成熟工藝經過有機組合設計而成。具有工藝簡單合理、適應性廣、結構緊湊、運輸安裝方便、操作簡便、性能穩定可靠的特點。對油水分離，懸浮物、COD、BOD的去除有很好的效果，一般廢水經處理后都能達到排放標準。

結構特點

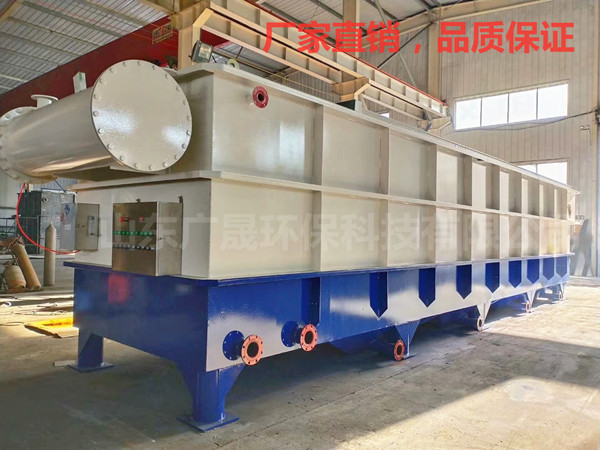

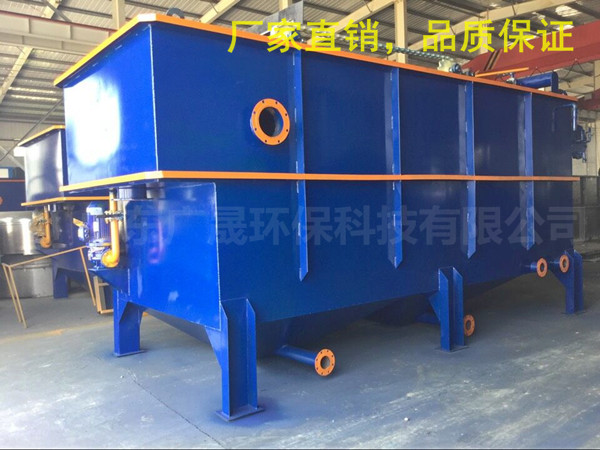

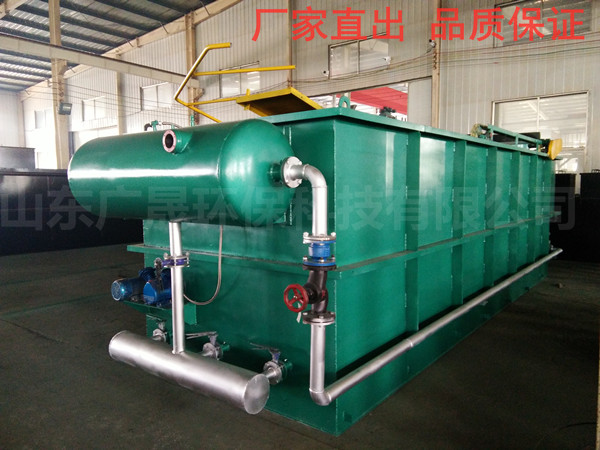

   氣浮沉淀一體機整個裝置由污水泵、計量裝置、加藥箱、反應槽、氣浮槽、氣浮系統、砂濾器、活性炭吸附柱及電控系統組成，10t/h 以下組合于同一基座，10t/h 以上為方便運輸由散件到現場組裝成整體。當整個裝置調整至正常工作后，基本可處于自動運行狀態，操作方便。

    斜管沉淀區，是在泥渣懸浮層上方安裝傾角60度的斜管組件,便原水中的懸浮物,固體物或經投加混凝劑后形成的絮體礬花,在斜

管底側表面積聚成薄泥層,依靠重力作用滑回泥渣懸浮層,繼而沉入集泥斗，由排泥管排入污泥池另行處理或綜合利用，上清液逐漸上升

至集水管后進入氣浮處理裝置。

    斜管沉淀區是根據平流式沉淀池卻除分數性顆粒的沉淀原理制作而成,通過在池內增加斜管,減少水力半徑的同時,加大水池過水斷面的濕周,因此水流在相同水平流速V時，可以極大的降低雷諾數Re，從而減少蓄流，促進沉淀，另外，加設斜管還可以使顆粒沉淀距離縮短，減少沉淀時間，提高沉淀效率。為下級氣浮處理區提供更好的水質。
