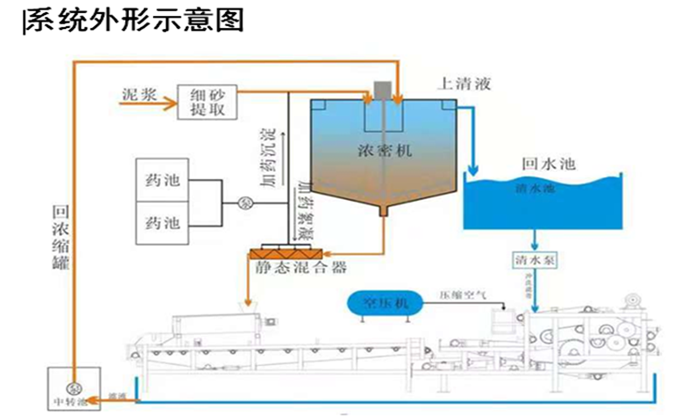

污泥帶式脫水機流程圖：

污泥帶式脫水機工作原理：

  高效絮凝對污泥進行合理的調質處理，利用重力脫水，機械擠壓脫水原理脫除了污泥中的水分，使污泥以濾餅狀態排出，可將各種工業污泥經重力脫水后得到高質量的泥餅，在壓濾過程中可迅速脫水，后面漸小的壓輥排列以及濾帶接觸角度的改變，確保壓力和剪切的組合，從而大大提高泥餅含固率和脫水效率，獨特設計的電磁調偏和張緊系統解決了設備使用中的一切困難。

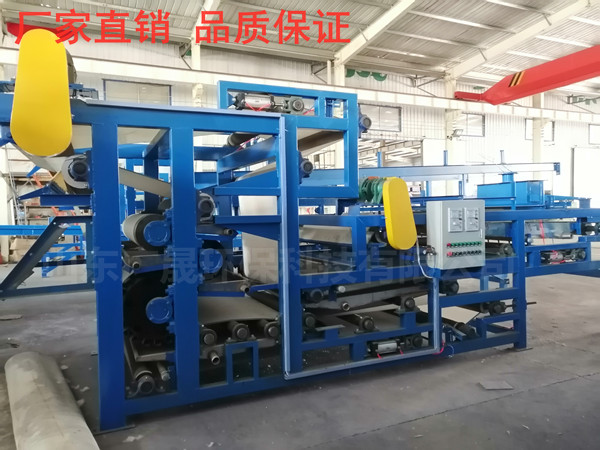

污泥帶式脫水機結構說明：

  帶式脫水機包括絮凝區，重力脫水區、楔形脫水區，加壓脫水區。

 1.絮凝區：設備裝置有直立型凝集槽一座，并裝置攪拌機一組。

 2.重力脫水區：一次重力濃縮區由濃縮濾布組成，其材質為PE材質。凝集后污泥導入濃縮濾布濃縮。

 3.楔形脫水區：楔形脫水區由濃縮濾布組成，其材質為PE材質。一次重力脫水后導入楔形脫水區繼續濃縮脫水。

 4.加壓脫水區：加壓脫水區由主滾輪.導引滾輪及壓擠滾輪等構成，主滾輪為特殊L形條塊，濃縮污泥介于兩條帶之間，藉由兩滾輪逐漸增加壓力剪切脫水，分離水則輕易地從溝槽派出，有效地壓出污泥中的水分，并排出泥餅。（為了使濾布正常運行，設有電磁調偏裝置）

 5.濾布清洗裝置：濾布剝離泥餅后，經裝置于濾布兩面的清洗水噴頭加以清洗干凈.

污泥帶式脫水機特點：

 1. 加固機架，外形美觀大方。

 2. 結構剛度大，運行平穩、噪音大。

 3. 配置先進的濃縮預處理設備，(對污泥絮凝效果好)運行成本低。

 4. 重力脫水區配置先進的布料器，使物料分布均勻，延長濾帶壽命。

 5. 具有超長的重力脫水區和楔形脫水，物料脫水充分，保證物料不會在壓榨區內溢出。

 6. 輥系排列科學有序，重力脫水、楔形脫水、壓榨脫水分別排出，互不干擾，壓榨脫水輥直徑比率達，脫水效果好。

 7. 從進料到排出泥餅連續作業自動化程度高，便于微機集中控制。

 8. 動力傳動機構采用機械或變頻五級調速，高速范圍大，適應性廣。

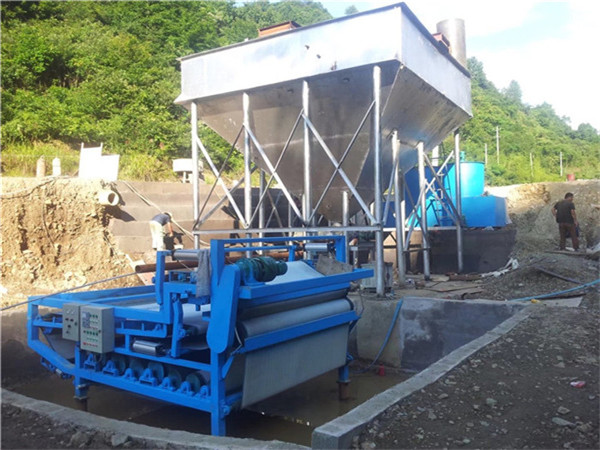

污泥帶式脫水機應用范圍：

 1、工業類：建筑泥漿脫水、礦山尾礦脫水，礦山泥漿，洗砂污泥，打樁污泥脫水，陶瓷原料脫水，陶瓷拋光污泥脫水，生活污泥處理、造紙污泥脫水，氧化鋁污泥脫水、鋁材廠污水處理、皮革廠污泥脫水、高嶺土脫水、陶瓷拋光廢水、造紙污泥脫水、化工廠污水處理、紡織印染污泥脫水機、電鍍廠污泥處理、冶金、選礦行業污泥水；

 2、農業類：造紙紙漿脫水、啤酒渣脫水、豆腐渣脫水，馬蹄渣脫水、食品果渣脫水、木薯渣脫水，馬鈴薯土豆渣脫水。
