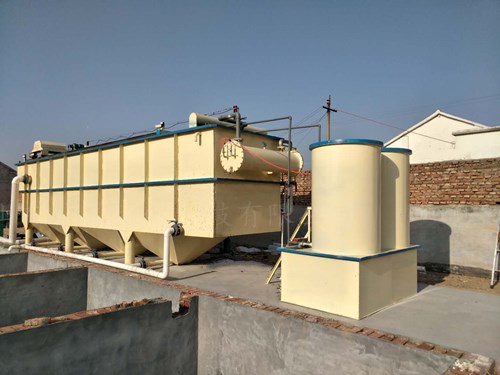

一.氣浮機構造圖介紹：

  氣浮機主要處理工藝采用物理化學法。將化學法、氣浮法、過濾吸附法等傳統成熟工藝經過有機組合設計而成。具有工藝簡單合理、適應性廣、結構緊湊、運輸安裝方便、操作簡便、性能穩定可靠的特點。對油水分離，懸浮物、COD、BOD的去除有很好的效果，一般廢水經處理后都能達到排放要求。

二.氣浮機構造圖原理：

  溶氣罐產生溶氣水，溶氣水通過釋放器減壓釋放到待處理的水中。溶解在水中的空氣從水中釋放出來，形成20-40um的微小細泡，微氣泡同污水中的懸浮物結合，使懸浮物比重小于水，并逐漸浮到水面形成浮渣。水面上備有刮板系統，將浮渣刮入污泥池。清水從下部經溢流槽進入清水池。

污水中的污染物分為溶解性有機物和非溶解性物質（即SS），溶解性有機物在一定條件下，可以轉化為非溶液解性物質，污水處理的方法之一就是加入混凝劑和絮凝劑使大部分溶解性有機物轉達化為非溶解性物質，再將全部或大部分非溶液解性物質（即SS）去除以達到凈化污水的目的，而去除SS的主要方法就是利用氣浮的方法。

三.氣浮機構造圖操作規程:

1.將所有設備和管路清掃干凈,不能遺留任何異物，檢查聯接部位是否松動,轉動部位的潤滑油注入情況.

2.檢查電源線路并作短暫的空載運轉,以判斷泵與空壓機轉向是否正確有無雜音及發熱現象,攪拌機在注入清水后點動判斷其轉向是否正確.點動浮渣收集減速機觀察其轉向是否正確,是否有碰撞和不平穩現象,有則及時消除.

3.開啟溶藥機電源開關,根據藥液濃度要求(助凝劑聚丙酰胺溶液為1/1000;絮凝劑PAC溶液濃度為 5%)進行配置,攪拌至藥液濃度均勻,PAC溶液劑量初次定為50PPM聚丙烯酰胺溶液初次定為1PPM加入(調節計量加藥泵至相應刻度,具體需試驗確定)

4.按原水處理量將PAC絮凝劑量初次定為50PPM調節計量加藥泵至相應刻度;將聚丙烯酰胺凝劑量初次定為1PPM調節計量加藥泵至相應刻度.

四.氣浮機構造圖設備調試：

1、關閉排空管路閥門，排泥管閥門，清水管閥門(通向原水池和清水池的兩個閥門)，加藥口處閥門；

2、其它閥門均開啟；

3、將主機內注滿清水；

4、觀察池體和相應管路是否有滲漏現象。

5、接通主機電源，使其轉動；

6、打開空壓機，開、停壓力范圍為 5-7kg/cm2。

五.氣浮機構造圖設備日常維護:

(1).清水泵、刮沫機要定期加油潤滑。

(2).氣浮池應視沉物多少，定期進行清洗。

(3).進入氣浮機的污水必須加藥，否則效果不理想。

(4).定期檢查溶氣罐上的安全閥是否工作可靠。

(5).要清洗水池內所有的贓物、雜物。

(6).對水泵等需要潤滑部位進行加油潤滑。

(7).調節加藥裝置到高狀態使污水與懸浮物分離
