石粉泥漿處理設備工藝原理圖：

石粉泥漿處理設備分為：手動壓緊、機械壓緊、液壓壓緊。

 A、手動壓緊：是以螺旋式機械千斤頂推動壓緊板將濾板壓緊。

 B、機械壓緊：壓緊機構由電動機（配置先進的過載保護器）減速器、齒輪付、絲桿和固定螺母組成。壓緊時，電動機正轉，帶動減速器、齒輪付，使絲桿在固定絲母中轉動，推動壓緊板將濾板、濾框壓緊。當壓緊力越來越大時，電機負載電流增大，當大到保護器設定的電流值時，達到大壓緊力，電機切斷電源，停止轉動，由于絲桿和固定絲母有可靠的自鎖螺旋角，能可靠地工作過程中的壓緊狀態，退回時，電機反轉，當壓緊板上的壓塊，觸壓到行程開關時退回停止。

 C、液壓壓緊：液壓壓緊機構的組成由液壓站、油缸、活塞、活塞桿以及活塞桿，液壓壓緊機械壓緊時，由液壓站供高壓油，油缸與活塞構成的元件腔充滿油液，當壓力大于壓緊板運行的摩擦阻力時，壓緊板緩慢地壓緊濾板，當壓緊力達到溢流閥設定的壓力值（由壓力表指針顯示）時，濾板、濾框（板框式）或濾板（廂式）被壓緊，溢流閥開始卸荷，這時，切斷電機電源，壓緊動作完成，退回時，換向閥換向，壓力油進入油缸的有桿腔，當油壓能克服壓緊板的摩擦阻力時，壓緊板開始退回。液壓壓緊為自動保壓時，壓緊力是由電接點壓力表控制的，將壓力表的上限指針和下限指針設定在工藝要求的數值，當壓緊力達到壓力表的上限時，電源切斷，油泵停止供電，由于油路系統可能產生的內漏和外漏造成壓緊力下降，當降到壓力表下限指針時，電源接通，油泵開始供油，壓力達到上限時，電源切斷，油泵停止供油，這樣循環以達到過濾物料的過程中壓緊力的效果。

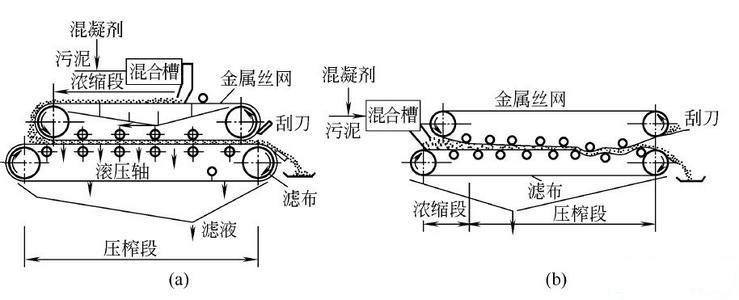

石粉泥漿處理設備工作原理：

  泥漿經輸送泵進入動(靜)態混合器，與同時加入的濃度為0.05~0.1%陰(陽)離子絮凝劑溶液相混合并充分反應后，泥漿中的微小固體顆粒(或懸浮物)聚凝成體積較大的絮狀團塊，物料間的結及表面水被分離成自由水，當物料被輸送鋪展到加長的重力預脫水區(或帶式濃縮機上)的濾網上。

  在重力的作用下自由水透過濾網背面而滲出分離，形成不流動狀態的泥漿，達到壓榨脫水區實施較大壓力條件，然后隨著網帶的移動而夾持在上下兩條網帶之間，經過具有可調張緊力的過濾帶及直徑逐漸遞減的轉輥和對壓輥，實施連續增加的緩慢的對輥擠壓力、剪切力作用。

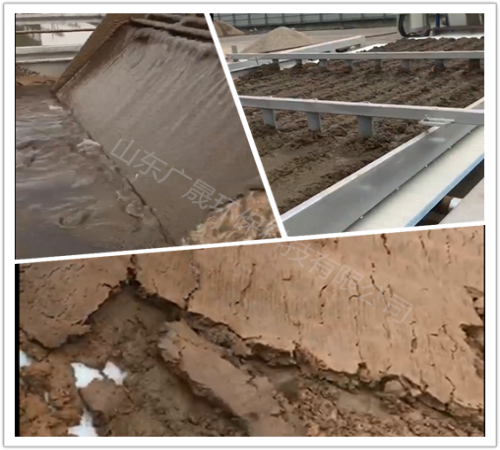

  通過楔形區、低壓區、中壓區、高壓區和強力對輥擠夾區將泥漿中的水份經過逐級增壓的方式不斷擠壓出來，然后形成含水率較低的濾餅排出，通過刮料板刮離，上下濾帶分開，經過高壓沖洗水及滾刷清除濾網表面孔隙中的微量顆粒，繼續進入下一步脫水循環。

石粉泥漿處理設備特點

 1、耐腐蝕性好：根據使用物料的不同，與物料接觸的材質采用防腐板材；

 2、與間歇操作的板框機相比具有能量消耗低，運轉平穩，噪聲低；

 3、完善的售后服務：多種規格可以滿足各種物料分離的需要，

 4、試驗室可進行物料選型試驗。

 5、并提供及時的用戶現場調試等服務。
