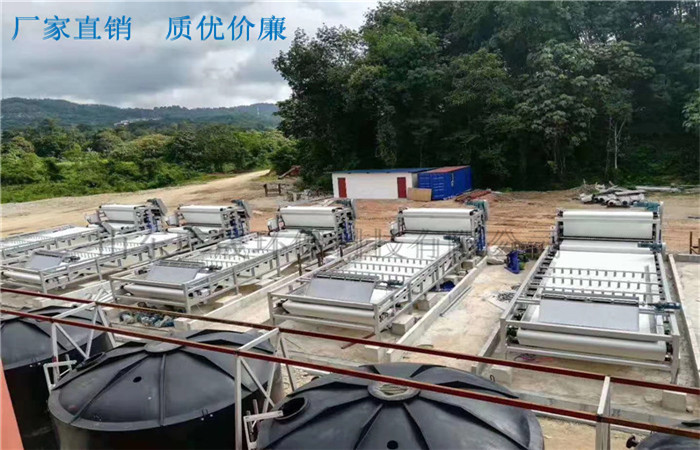

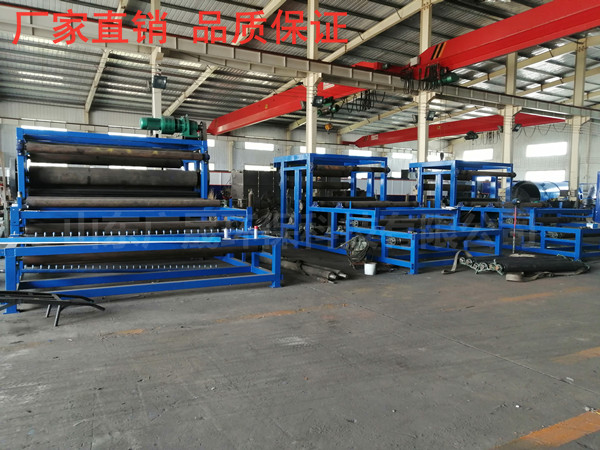

水洗砂泥漿脫水機結構：

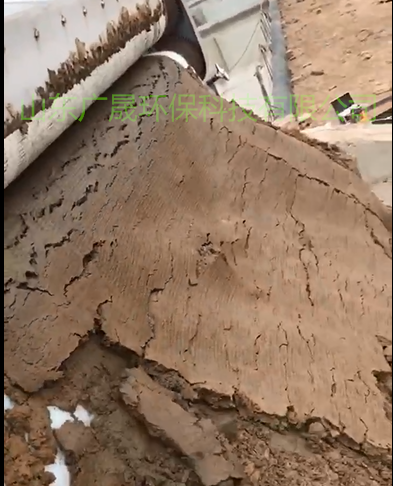

  是經若干個壓榨輥反復壓榨，上下兩條濾帶在經過交錯各輥形成的波形路徑時, 由于兩條濾帶的上下位置順序交替，對夾持的泥餅產生剪切力,?將殘存于污泥中的水分絕大部分積壓濾除,促使泥餅再一次脫水，后通過刮刀將干泥餅刮落。

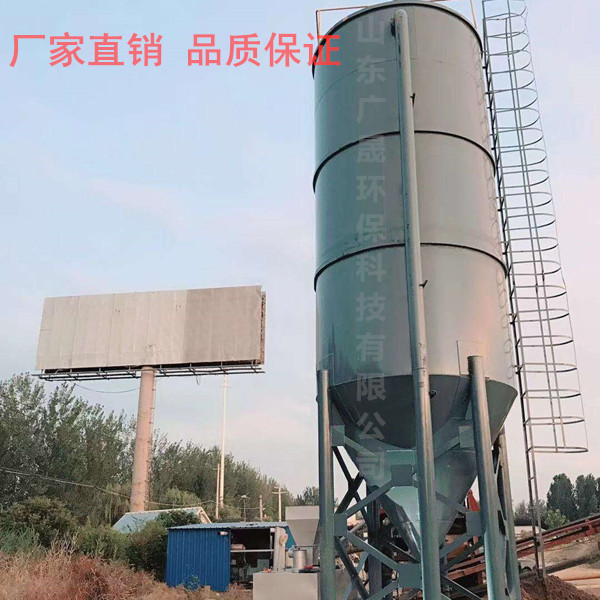

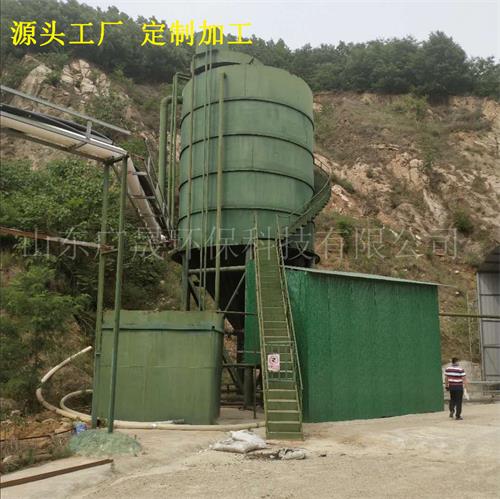

水洗砂泥漿脫水機高效沉淀罐：

  主要作用就是除泥除雜、凈化廢水，工作過程中，水從罐中心的進水管從上到下進入到罐內，罐下設傘形擋板使廢水在罐中均勻后沿過水斷面緩慢上升，懸浮物沉降進入罐底錐形污泥斗，清水從罐四周沿周邊溢流堰流出，堰前設有擋板和浮渣槽以截流復炸保證出水水質，罐的一邊靠罐壁設有排泥管，靠靜水將泥定期排出。水流方向和顆粒沉淀方向相反，其截流速度和水流上速度相等，上升速度等于沉淀速度的顆粒將懸浮在混合液中形成一層懸浮層，對上升的顆粒進行攔截以及過濾。

水洗砂泥漿沉淀罐設備結構說明：

  固體聚合氯化鋁在加藥攪拌裝置內配制成2%～3%的PAC溶液，由計量泵投至第一反應室內，通過攪拌機的攪拌作用，PAC溶液被均勻分配至第一反應室內， PAC藥液在第一反應室內將膠粒表面電荷中和，實現絮凝，膠粒相互聚結，達到凝聚作用。

  原水在靜水壓力下進入第二反應室，同時再向其中加入稀釋好的絮凝劑溶液，投加的絮凝劑在第二反應室也被攪拌均勻，并通過其自身的離子性基團和活性基團，實現它對污水中固體懸浮微粒的吸附架橋功能，形成密實、粗大的絮團，便于后級沉降分離。經投藥并通過第一、第二混合反應后的污水進入反應室，在反應室中，水中的懸浮物經過藥劑的凝聚、絮凝作用，形成大顆粒的絮花。

  最后進入設置了聚丙烯蜂窩斜管填料沉淀室，使絮花在沉淀室中沉降，上清液經溢流堰由出水管排出，污泥沉積在設備下部的泥斗里，定期排出。

水洗砂泥漿脫水機優點：

 1、污泥直接進行濃縮和脫水，可省掉污泥靜態預濃縮池及相應的攪拌刮泥設備，節約占地面積。

 2、僅需一套絮凝劑投加系統、 一個控制盤、一臺進料泵、降低成本,操作便利。

 3、除磷效果好。由于減少污泥濃縮時間，避免污泥濃縮時磷的釋放，從而達到很好的除磷效果。

 4、脫水后污泥含固率高，壓氧浮華污泥達20%-25%(干重)， 好氧穩定，污泥達20%-25% (干重)，供水廠污泥達到30%-40%(干重)，造紙污泥25%- -29%。

 5、水耗量水，預脫水產生的清澈濾液可循環用作濾帶清洗，及絮凝劑調配。

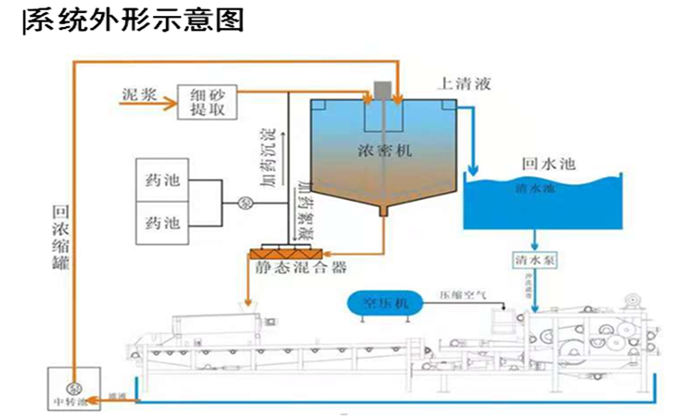

水洗砂泥漿脫水機工作流程：

（1）濃密脫水：化學預處理階段

帶式壓濾機對絮凝效果要求比較高，本機采用獨特的加藥混合器來實現快速絮凝，達到好的絮凝效果。

（2）重力脫水：重力濃縮脫水階段

污泥經布料斗均勻送入網帶，污泥隨濾帶向前運行，游離態水在自重作用下通過濾帶流入接水槽，主要作用是脫去污泥中的自由水，使污泥的流動性減小，為進一步擠壓做準備。

（3）低/中壓脫水：楔形預壓脫水階段

重力脫水之后仍難滿足壓榨脫水段對污泥流動性的要求。經過此階段的輕微擠壓脫水保證了污泥順利進行壓榨脫水。

（4）高壓脫水：對夾壓榨脫水階段

利用上、下濾帶夾著濾餅繞著壓榨輥進行反復地擠壓與剪切作用，脫除了大量的毛細作用水，使濾餅水分逐漸減少。
