一、水洗沙污泥處理設備工作流程如下:

 1、粗碎:原礦由振動給料機均勻、定量的送入到顎式破碎機內初步破碎處理;

 2、制砂:粗碎破碎過的物料一般在150mm 以下，直接可以進入可逆式沖擊制砂機:

 3、篩分:合格的成品砂直接進入洗砂機，不合格的物料二次返回制砂機進行二次制砂，形成閉路循環直到制成成品砂;

 4、洗砂脫水：后篩分合格的成品砂會經過洗砂機清洗、除泥和多余的細粉然后再經過脫水篩，即可得到成品水洗砂，之后被輸送到成品料區。

 5、細砂回收:經過洗砂后，水會帶走部分細砂，通過回收機能把細砂回收回來，即能提高利潤又能提高砂的級配。

 6、污水處理:洗砂后的廢水需經過壓濾機把泥和水分離來達到零廢水的排放，到達環保要求。

二、水洗沙污泥處理設備組成部分：

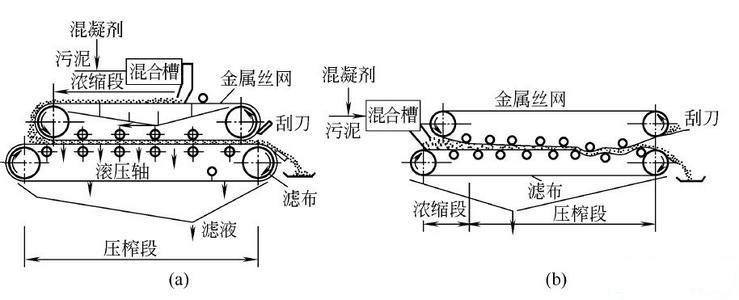

  主要由驅動裝置、機架、濃縮部分（重力脫水部分）、壓榨部分、上濾帶、下濾帶、濾帶張緊裝置、集水排水系統、濾帶清洗裝置、卸料裝置、氣動系統、電氣控制系統等組成。每一個裝置之間相互作用，共同運作。

  其中濃縮部分還包括：進料箱、攪拌機、濃縮張緊裝置、調偏裝置、濃縮驅動裝置、出料口、出料刮刀、濾帶等。

  壓榨部分還包括：壓榨張緊裝置、擋料器、導向輥、大/小濾水輥、壓榨主動輥、壓榨從動輥、調偏裝置、上/下刮刀、濾帶等。

三、水洗沙污泥處理設備工作原理：

  含水污泥經污泥泵輸送至污泥攪拌罐，同時投加凝聚劑進行攪拌混合充分反應，絮凝劑是一種高分子聚合物，其作用是吸附微粒，在微粒間“架橋”，從而促進集聚，使含水污泥中懸浮污泥微粒集聚變大，或形成絮團。而后流入帶式濃縮壓榨一體化過濾機的進料箱，污泥均勻分布到濃縮部分重力脫水區濾帶上表面，在耙齒的雙向疏導和重力作用下，迅速脫去污泥中的游離水。

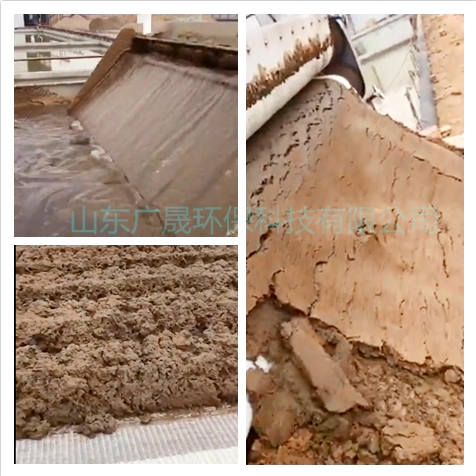

  污泥經投加凝聚劑進行充分混合反應之后流入濃縮段的進料分配器,將污泥均勻分布到傾斜式的濃縮段上,并在泥耙的雙向疏導和重力作用下,污泥隨著濾布的移動,迅速脫去污泥的游離水。重力脫水后濃縮污泥經反轉機構將污泥輸送至帶式壓榨機的重力脫水段進一步脫水。然后喂入"S” 形壓榨段,在“S"形壓榨段中,污泥被夾在上、下兩層濾布中間,經若干個不同口徑輥筒反復壓榨,促使泥餅再一次脫水,最后通過刮刀將干泥餅刮落,而上下濾布在運行過程中不斷的被自動清洗。

四、水洗沙污泥處理設備優點：

 1、污泥濃縮的停留時間短,傳統污泥濃縮池停留時間一般需十小時以上,而帶式濃縮段的脫水停留時間平均只有幾十秒至1- -2 分鐘。

 2、帶式濃縮段設計成傾斜式,增加了進料部分靜壓頭,提高脫水效率.

 3、濃縮段和壓濾段均采用無級調速,以求得最佳工藝匹配。

 4、濾布糾偏裝置:采用氣動反饋單側自動糾偏。

 5、濾布清洗裝置:采用高效率噴頭和洗刷機構進行自動清洗。

 6、濾布張緊裝置:采用氣動張緊,因此運行操作靈活,維修簡單方便。
