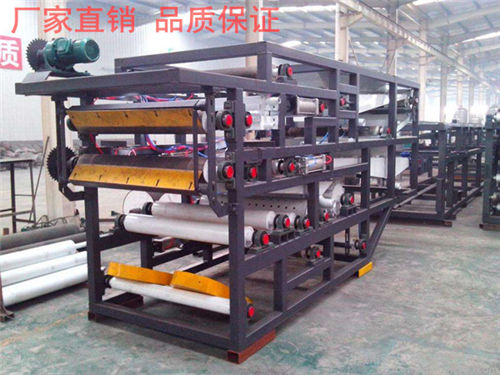

一、帶式泥漿壓濾機部件結構：

1 機架： 帶式壓榨過濾機架主要用來支撐及固定壓榨輥系及其它各部件。

2 壓榨輥系： 是由直徑由大到小順序排列的輥筒組成。污泥被上、下濾帶夾持，依次經過壓榨輥時，在濾帶張力作用下形成一由小到大的壓力梯度，使污泥在脫水過程中所受的壓榨力不斷增高，污泥中水份逐漸脫除。

3 重力區脫水裝置：主要由重力區托架、料槽組成。絮凝后的物料在重力區脫去大量水份，流動性變差，為以后的擠壓脫水創造條件。

4 楔形區脫水裝置：由上下濾帶所形成的楔形區對所夾持物料施加擠壓力，進行預壓脫水，以滿足壓榨脫水段對物料含液量及流動性的要求。

5 濾帶： 是帶式壓榨過濾機的主要組成部分，污泥的固相與液相的分離過程均以上、下濾帶為過濾介質，在上、下濾帶張緊力作用下繞過壓榨輥而獲得去除物料水分所需壓榨力。

6 濾帶調整裝置： 由執行部件：氣缸、調整輥信號反氣壓、電氣系統組成。其作用是調整由于濾帶張力不均、輥筒安裝誤差、加料不均等多種原因所造成的濾帶跑偏，從而保證帶式壓榨過濾機的連續性和穩定性。

7.  濾帶清洗裝置：由噴淋器、清洗水接液盒和清洗罩等組成。當濾帶行走時，連續經過清洗裝置，受噴淋器噴出的壓力水沖擊，殘留在濾帶上的物料在壓力水作用下與濾帶脫離，使濾帶 可再次利用 ，為下一個脫水過程做準備。

二、帶式泥漿壓濾機適用范圍：

  帶式泥漿壓濾機適用于城市污水處理廠、制藥、電鍍、造紙、皮革、印染、冶金、化工、屠宰、食品、釀酒、洗煤及環保工程中廢水處理工序的污泥脫水，在工業生產中也可用于固液分離之場合，是環境治理和資源回收的理想設備。

三、帶式泥漿壓濾機工作原理：

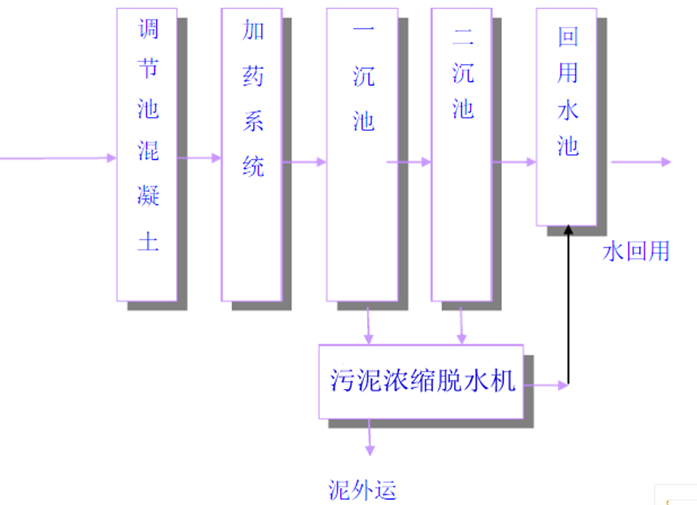

1、預處理階段，原始料漿的含固量一般很低，必須利用重力沉降或其他方式提高料漿濃度，以降低處理成本。常用的預處理方式是：將濃縮后的污泥與高分子絮凝劑混合，物料在絮凝劑作用下，微細顆粒凝聚團狀，并初步沉淀，這是污泥上機脫水的準備條件。

2、重力脫水階段，將絮凝預處理后的污泥加到濾帶上，在重力的作用下，絮團之外的自由水便穿過濾帶濾出，降低了污泥的含水量。

3、楔形預壓脫水階段，污泥在重力脫水后開始進入楔形壓榨區段，濾帶間隙逐漸縮小，開始對污泥施加擠壓和剪切作用，使污泥再次脫水。經過此階段后污泥流動性幾乎完全喪失，從而保證了在正常情況下污泥在壓榨脫水段不會被擠出。

4、壓榨脫水階段，污泥經過精心設計的壓榨輥系的反復擠壓與剪切作用，脫去大量毛細作用水，使污泥水分逐漸減少，形成污泥濾餅，在重選濾帶分開處，濾餅被卸料刮刀刮下，卸料后濾布經清洗進入下一下循環。
