帶式脫水機型號齊全，10年專注于帶式脫水機的研發、銷售.山東廣晟環保環保科技公司實力生產廠家.自動化程度高,處理量大,達到排放標準,價格實惠,品質保證,免費上門安裝調試.

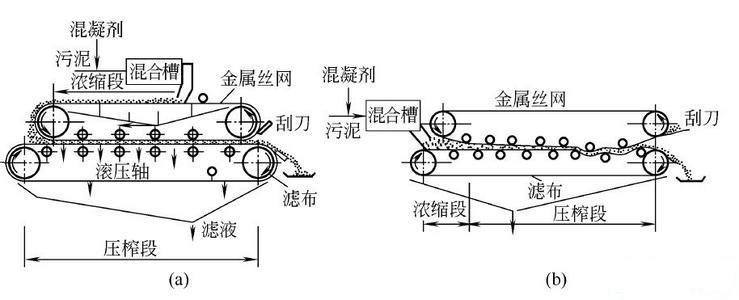

一、帶式脫水機構造：

  帶式脫水機主要由驅動裝置、機架、壓榨輥、上濾帶、下濾帶、濾帶張緊裝置、濾帶清洗裝置、卸料裝置、氣控系統、電氣控制系統等組成產品已廣泛應用于環保、市政、礦山、電力、化工、電子、食品、制藥、紡織等各行各業。

二、帶式脫水機部件結構介紹：

1 機架： 帶式壓榨過濾機架主要用來支撐及固定壓榨輥系及其它各部件.

2 壓榨輥系： 是由直徑由大到小順序排列的輥筒組成。污泥被上、下濾帶夾持，依次經過壓榨輥時，在濾帶張力作用下形成一由小到大的壓力梯度，使污泥在脫水過程中所受的壓榨力不斷增高，污泥中水份逐漸脫除。

3 重力區脫水裝置：主要由重力區托架、料槽組成。絮凝后的物料在重力區脫去大量水份，流動性變差，為以后的擠壓脫水創造條件。

4 楔形區脫水裝置：由上下濾帶所形成的楔形區對所夾持物料施加擠壓力，進行預壓脫水，以滿足壓榨脫水段對物料含液量及流動性的要求。

5 濾帶： 是帶式壓榨過濾機的主要組成部分，污泥的固相與液相的分離過程均以上、下濾帶為過濾介質，在上、下濾帶張緊力作用下繞過壓榨輥而獲得去除物料水分所需壓榨力。

6 濾帶調整裝置： 由執行部件：氣缸、調整輥信號反氣壓、電氣系統組成。其作用是調整由于濾帶張力不均、輥筒安裝誤差、加料不均等多種原因所造成的濾帶跑偏，從而保證帶式壓榨過濾機的連續性和穩定性。

7.濾帶清洗裝置：由噴淋器、清洗水接液盒和清洗罩等組成。當濾帶行走時，連續經過清洗裝置，受噴淋器噴出的壓力水沖擊，殘留在濾帶上的物料在壓力水作用下與濾帶脫離，使濾帶再生，為下一個脫水過程做準備。

8.濾帶張緊裝置： 由張緊缸、張緊輥及同步機構組成，其作用是將濾帶張緊，并為壓榨脫水的壓榨力的生產提供必要的張力條件，其張力大小的調節可通過調節氣壓系統的張緊缸的氣壓來實現。

9 卸料裝置：由刮刀板、刀架、卸料輥等組成，其作用是將脫水后的濾餅與濾帶剝離，達到卸料的目的。

10 傳動裝置：由電機、減速機、齒輪傳動機構等組成，它是濾帶行走的動力來源，并能夠通過調節減速機轉速，滿足工藝上不同帶速的要求。

11 氣壓系統：該系統主要是由動力源（儲氣罐、電機、氣泵等），執行元器件（氣缸）及氣壓控制元件（包括壓力繼電器、壓力流量及方向控制閥）等組成。通過氣壓控制元件，控制空氣壓力，流量及方向，保證氣壓執行元件具有一定的推力和速度，并按預定程序正常地進行工作。是完成濾帶張緊、調整操作的動力來源。

三、帶式脫水機應用范圍

廣泛應用于城市生活污水、紡織印染、電鍍、造紙、皮革、釀造、食品加工、洗煤、石油化工、化學、冶金、制藥、陶瓷等行業的污泥脫水處理，也適用于工業生產的固分離或液體浸出工序。
