一、礦山泥漿處理設備運行原理：

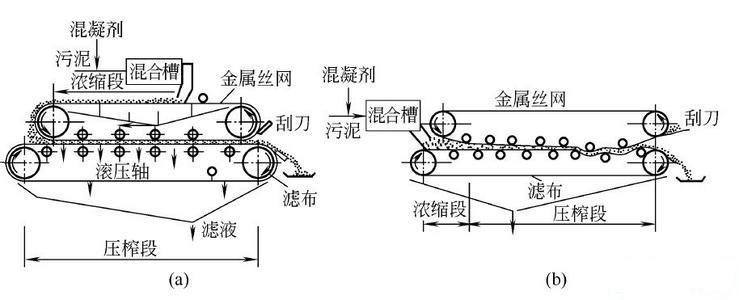

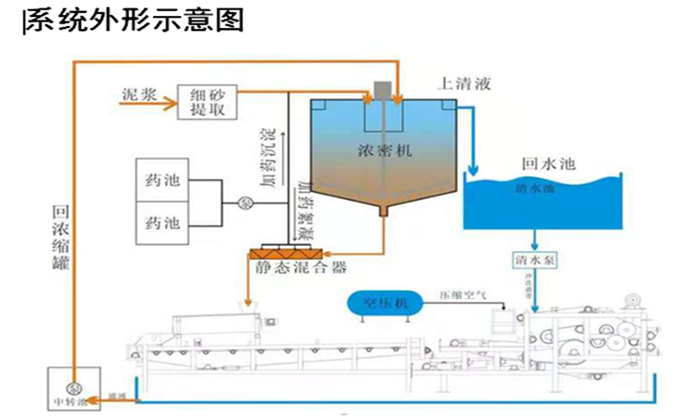

  經過濃縮的污泥與一定濃度的絮凝劑在靜、動態混合器中充分混合以后，污泥中的微小固體顆粒聚凝成體積較大的絮狀團塊，同時分離出自由水，絮凝后的污泥被輸送到濃縮重力脫水的濾帶上，在重力的作用下自由水被分離，形成不流動狀態的污泥，然后夾持在上下兩條網帶之間，經過楔形預壓區、低壓區和高壓區由小到大的擠壓力、剪切力作用下，逐步擠壓污泥，以達到最大程度的泥、水分離，最后形成濾餅排出。

二、礦山泥漿處理設備部件狀態介紹：

1 機架：帶式壓榨過濾機架主要用來支撐及固定壓榨輥系及其它各部件.

2 壓榨輥系：是由直徑由大到小順序排列的輥筒組成。污泥被上、下濾帶夾持，依次經過壓榨輥時，在濾帶張力作用下形成一由小到大的壓力梯度，使污泥在脫水過程中所受的壓榨力不斷增高，污泥中水份逐漸脫除。

3 重力區脫水裝置：主要由重力區托架、料槽組成。絮凝后的物料在重力區脫去大量水份，流動性變差，為以后的擠壓脫水創造條件。

4 楔形區脫水裝置：由上下濾帶所形成的楔形區對所夾持物料施加擠壓力，進行預壓脫水，以滿足壓榨脫水段對物料含液量及流動性的要求。

5 濾帶：是帶式壓榨過濾機的主要組成部分，污泥的固相與液相的分離過程均以上、下濾帶為過濾介質，在上、下濾帶張緊力作用下繞過壓榨輥而獲得去除物料水分所需壓榨力。

6 濾帶調整裝置：由執行部件：氣缸、調整輥信號反氣壓、電氣系統組成。其作用是調整由于濾帶張力不均、輥筒安裝誤差、加料不均等多種原因所造成的濾帶跑偏，從而保證帶式壓榨過濾機的連續性和穩定性。

7.濾帶清洗裝置：由噴淋器、清洗水接液盒和清洗罩等組成。當濾帶行走時，連續經過清洗裝置，受噴淋器噴出的壓力水沖擊，殘留在濾帶上的物料在壓力水作用下與濾帶脫離，使濾帶再生，為下一個脫水過程做準備。

8.濾帶張緊裝置：由張緊缸、張緊輥及同步機構組成，其作用是將濾帶張緊，并為壓榨脫水的壓榨力的生產提供必要的張力條件，其張力大小的調節可通過調節氣壓系統的張緊缸的氣壓來實現。

9 卸料裝置：由刮刀板、刀架、卸料輥等組成，其作用是將脫水后的濾餅與濾帶剝離，達到卸料的目的。

10 傳動裝置：由電機、減速機、齒輪傳動機構等組成，它是濾帶行走的動力來源，并能夠通過調節減速機轉速，滿足工藝上不同帶速的要求。

11 氣壓系統：該系統主要是由動力源（儲氣罐、電機、氣泵等），執行元器件（氣缸）及氣壓控制元件（包括壓力繼電器、壓力流量及方向控制閥）等組成。通過氣壓控制元件，控制空氣壓力，流量及方向，保證氣壓執行元件具有一定的推力和速度，并按預定程序正常地進行工作。是完成濾帶張緊、調整操作的動力來源。

三、礦山泥漿污泥脫水機設計特點：

  1、合理的機構設計：框架結構緊湊，占地面積大大減小，結實堅固，維修方便。導錕高低錯落有致，經常操作部分位置低，整體結構美觀大方。

  2、漂亮、實用的外觀：整機設計完善，外有不銹鋼外罩，徹底避免了傳統帶機體積龐大，易跑泥、跑水等工作環境差等缺點。
